怎样配置华为s5700交换机(华为交换机配置方法)

华为S5700交换机配置DHCP的具体步骤如下:

1.首先，您需要打开交换机的DHCP服务。

2.配置接口加入Vlan，配置GE0/0/1和GE0/0/2分别加入VLAN10和VLAN11。

3.配置VLANIF接口的IP地址，分别配置VLANIF10和VLANIF11的IP地址。

4.配置全局地址池，并分别在POOL1和POOL2中配置IP地址池和相关参数。

5.分别打开接口VLANIF10和VLANIF11下的DHCP服务器。

6.验证之前配置的结果。

更多问题及资料，可以加入星球讨论每日获取更多最新行业干货与资料

支持 0 反对 0 举报

1楼匿名
2022-10-19 16:17

新建一个VLAN来做DHCP（假设为vlan20，ip地址为10.1.20.0/24），分配给来访人员！

然后用ACL来控制这个网段的IP不能访问公司内网的服务器和打印机。

dhcp enable

vlan 20
quit

interface vlanif 20
descripton to_LaiFang_RenYuan
ip address 10.1.20.1 255.255.255.0
dhcp select interface
dhcp server dns-list 1.1.1.1 2.2.2.2//假设1.1.1.1 2.2.2.2为DNS服务器地址
quit

acl number 3000
rule 5 deny ip source 10.1.20.0 0.0.0.255 destination 10.1.100.100 0//假设服务器地址为10.1.100.100

支持 0 反对 0 举报

2楼匿名
2022-10-19 15:00

为了方便起见，第2层交换机使用24个端口来连接核心交换机的网络端口1和2。
首先配置核心交换机coresw
打开DHCP服务
ltcoreSW gt系统视图
dhcp使能
添加地址池

新的地址池名称是10。

[CoreSW-IP-Pool-10]网络192.168.10.0掩码24网络地址段24改为

255.255.255.0

[CoreSW-IP-Pool-10]网关列表192.168.10.254网关地址

[coresw-IP-pool-10]DNS-列出8.8.8.8 DNS地址

[coresw-IP-pool-10]租赁日1小时1租赁时间默认不填为1天。

新的地址池名称是10。

[CoreSW-IP-Pool-20]网络192.168.20.0掩码24网络地址段24改为

255.255.255.0

[CoreSW-IP-Pool-20]网关列表192.168.20.254网关地址

[coresw-IP-pool-20]DNS-列出114.114.114.114 DNS地址

[coresw-IP-pool-20]租赁日1小时1租赁时间默认不填写为1天。

打开左舷行李箱。目前只测试端口1和端口2，所以只显示端口1和端口2的代码。如果需要多个端口，请自行添加。

接口gi0/0/1

[coreSw-gigabit Ethernet 0/0/1]端口链路型中继

[coreSw-gigabit Ethernet 0/0/1]端口中继允许通过vlan all

接口gi0/0/2

[coreSw-gigabit Ethernet 0/0/2]端口链路型中继

[coreSw-gigabit Ethernet 0/0/2]端口中继允许通过vlan all

分配vlanif端口配置

首先划分VLANs 10和VLANs 10

虚拟局域网10

虚拟局域网20

[coreSw-VLAN 20]接口vlan 10进入VLAN 10

ip地址192.168.10.1 24

[coreSw-Vlanif10]dhcp选择全局

[coreSw-VLAN 10]接口vlan 20

ip地址192.168.20.1 24

[coreSw-Vlanif20]dhcp选择全局

核心交换机配置完成。描述配置结果

sysname核心软件

vlan批次10 20

dhcp启用

diffserv域默认值

删除配置文件默认值

ip池10

网关列表192.168.10.1 192.168.10.254

网络192.168.10.0掩码255.255.255.0

租赁日1小时1分钟0

DNS-列出8.8.8.8

ip池20

接口虚拟局域网1

接口Vlanif10

ip地址192.168.10.1 255.255.255.0

dhcp选择全局

接口方法0/0/1

接口千兆以太网0/0/1

端口链接型中继

端口中继允许将vlan 2传递到4094

接口千兆以太网0/0/2

端口链接型中继

端口中继允许将vlan 2传递到4094

配置第2层交换机

lt华为 gt系统视图进入视图模式

【华为】vlan批次10 20划分vlan 10 20

[华为]接口g0/0/1

[华为千兆以太网0/0/1]端口链路式接入

[华为千兆以太网0/0/1]端口默认vlan 10

[华为]接口g0/0/2

[华为千兆以太网0/0/2]端口链路式接入

[华为千兆以太网0/0/2]端口默认vlan 10

具有24个端口的开放式中继。

[华为]国际g0/0/24

[华为千兆以太网0/0/24]端口链路式中继

[华为千兆以太网0/0/24]端口中继允许通过vlan all

放弃

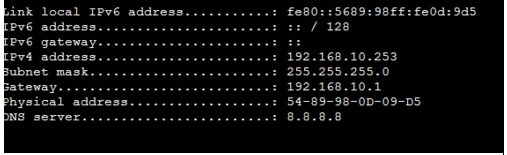

打开电脑，设置为DHCP自动采集，等待20秒左右。ipconfig自动从不同的vlan获取不同的ip地址段(vlan 10获取192.168.10.x段的ip地址)。
