1.串行端口登录

A.华为的232串口通过232转usb连接到交换机的控制台端口和pc的usb端口。

Win7用于安装超级终端和usb转com端口驱动程序。

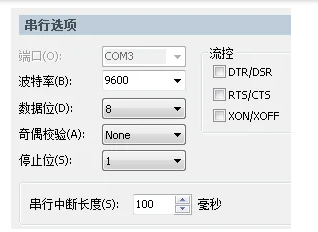

B.登录配置如上图所示。

C.命令:

lt魁地奇 gt用户视图系统视图命令进入系统视图。

【Quidway】系统视图退出进入用户视图。

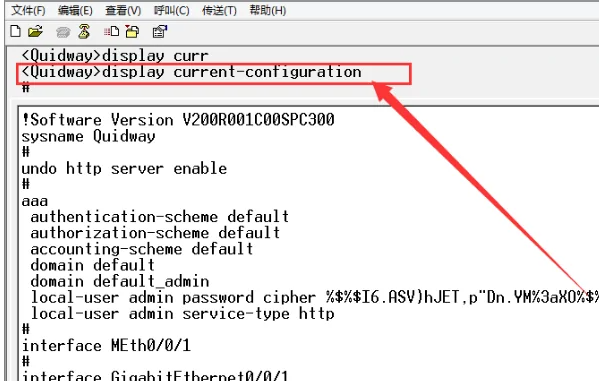

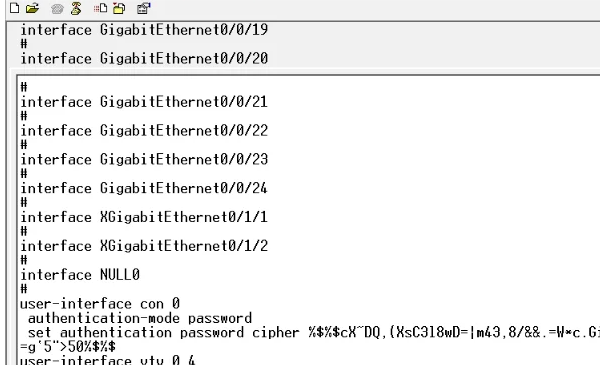

Display current-configuration显示当前配置(注意:配置文件中有http server enable，但是如果http启动失败，会显示undo http server enable)

设置交换机的ip。

[Quidway]接口Vlanif 1

[快速通道-虚拟局域网1]ip地址192.168.100.100 255.255.255.0

e解决ping的问题。

Ping -c 1 -q ip地址

f解决http无法启动的问题

默认的web登录帐户和密码是admin，下面两行是display current-configuration输出的信息。

本地用户管理密码简单管理

本地用户管理服务类型http

指定一个web文件

[Quidway]http服务器加载s 2700-v100r 005 c 01 SPC 100 . web . zip

信息:成功加载web文件。

[Quidway]http服务器启用

信息:成功启动HTTP服务器。

显示交换机所有端口的状态。

[魁地奇]显示界面br

同时为一个用户打开多个服务(多个服务名称用空)分隔

本地用户华为服务类型http telne

解决telnet

系统视图

用户界面vty 0 4

认证模式aaa

用户权限级别3控制用户可以操作哪些命令。如果未设置，则无法执行显示和进入系统视图等命令。

美国汽车协会

本地用户gmi密码simple gmi 24-port s2700不支持simple，但使用cipher。

本地用户gmi服务类型telnet

放弃

telnet服务器启用

放弃

救援

配置控制台用户界面的用户优先级

lt魁地奇 gt系统视图

[Quidway]用户界面控制台0

[Quidway-ui-console0]用户权限级别15

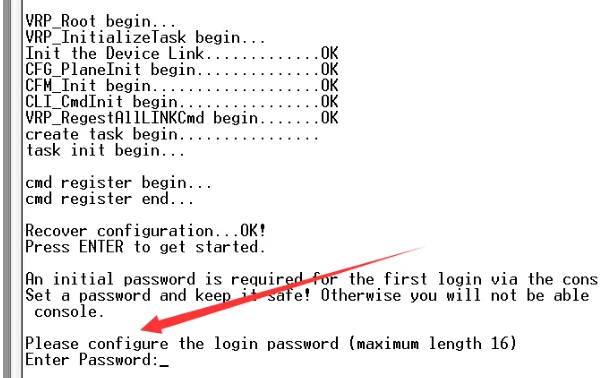

步骤2将控制台用户界面的用户验证方法配置为密码验证。

[Quidway-ui-console0]验证模式密码

[Quidway-ui-console0]设置认证密码密码Helloworld@6789

[Quidway-ui-console0]退出

其中，进入用户视图可以配置:

Save //配置交换机后保存当前配置的命令。

系统视图//进入系统视图的命令

时钟时区BJ加|减8 //设置时区c

锁定时间2016-07-01 16:36:00//设置开关的时间

系统视图:在用户视图下进入系统视图，进入系统视图，通常带方括号[]

Vlan 10 //创建一个Vlan

接口方法0/0/1 //进入交换机的第一个管理网络端口。

address 192 . 168 . 1 . 110 24//设置管理网络端口的ip地址和子网掩码。

接口千兆以太网0/0/1//进入第一个业务网络端口

端口链路型接入//设置第一个网络端口的接入方式。

端口默认vlan 10 //将该网络端口的vlan号设置为10

接口Gigabit net 0/0/2//进入第二个服务网络端口

Port link-type trunk //设置第二个网络端口的中继模式。

端口中继允许通过VLAN 10 20 30//设置该端口可以通过的VLAN号码//

端口中继允许通过vlan all意味着所有带有vlan的帧都可以通过。

接口Gigabit net 0/0/3//进入第三个服务网络端口

端口链路类型混合//将此端口设置为混合模式，这是每个端口的默认模式。

端口混合pvid vlan 10 //将pvid设置为10

端口混合标记vlan 20 30 40 //将标记列表设置为20、30、40

端口混合未标记vlan 50 60 //将未标记列表设置为50，60

VLAN端口//显示每个端口的当前VLAN状态。

清除端口的配置。

千兆以太网接口0/0/2

清除此配置

撤消关机

千兆以太网接口0/0/3

撤消端口默认VLAN//访问模式端口

撤消端口链接类型

在混合模式下撤消端口混合pvid VLAN VLAN id//端口

撤消端口混合未标记的vlan vlanid

撤消端口混合标记的vlan vlanid

撤消端口中继pvid VLAN//中继模式端口

撤消端口中继允许通过vlan vlanid

撤消端口链接类型

恢复出厂设置s2700I

在用户视图下(按Ctrl+z返回用户视图)，输入以下命令。

重置保存的配置

Y

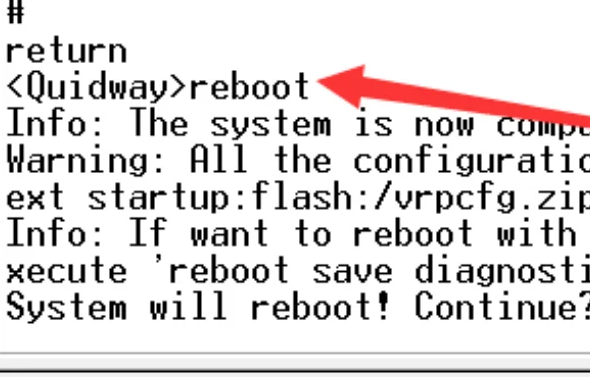

重新启动

普通

Y

设置交换机的mux-vlan模式。

假设主VLAN是10，从VLAN是VLAN 20(在组模式下), VLAN 20(在独立模式下),服务器连接到端口1，PC1和PC2连接到端口2和3，PC3和PC4连接到端口4和5。

Vlan批次10 20 30

虚拟局域网10

多路复用虚拟局域网

从属组20

从属分离30

将所有连接的端口设置为接入模式，添加到各自的vlan中，同时开启mux-vlan功能。

千兆以太网接口0/0/1

端口链接型访问

端口默认vlan 10

端口多路复用-vlan使能

接口千兆以太网端口0/0/2/3以类似的方式设置。

端口链接型访问

端口默认vlan 20

端口多路复用-vlan使能

设置接口千兆以太网端口0/0/4/5的方法类似。

端口链接型访问

端口默认vlan 30

端口多路复用-vlan使能

第3层交换机连接到路由器LAN端口

虚拟局域网60 70

接口vlanif 60

ip地址192.168.60.1 24

接口vlanif 70

ip地址192.168.1.238 24

千兆以太网接口0/0/3

端口链接型访问

端口默认vlan 60

千兆以太网接口0/0/4

端口链接型访问

端口默认vlan 70

ip路由-静态0 . 0 . 0 . 0 0 . 0 . 0 192 . 168 . 1 . 1

在与交换机相连的路由器上设置一个静态ip地址，目的地址为与交换机相关的各个网段的地址，网关为路由器相连的vlanif的ip地址。

配置批量交换机端口

vlan批次10 20

端口组1

组成员千兆以太网0/0/1到千兆以太网0/0/10

端口链接型访问

端口默认vlan 10

总结起来，基本上有三条:

1.配置vlan和vlanif。trunk用于连接最后一台交换机，access用于连接PC。

2.配置用户、用户密码、用户级别(一般为15)以及telnet、ssh、http等服务。总的命令是:本地用户华为服务类型HTTP Telne。

3.配置静态路由。通用命令:

ip路由-静态0 . 0 . 0 . 0 0 . 0 . 0 192 . 168 . 1 . 1

打开http服务后，如果Firefox浏览器无法打开网页，请进行以下修改:

打开关于:配置

或者将下面四个布尔值修改为false(搜索dhe可以找到):

security . SSL 3 . dhe _ DSS _ AES _ 128 _ sha

security . SSL 3 . dhe _ RSA _ AES _ 128 _ sha

security . SSL 3 . dhe _ RSA _ AES _ 256 _ sha

security . SSL 3 . dhe _ RSA _ des _ ede 3 _ sha

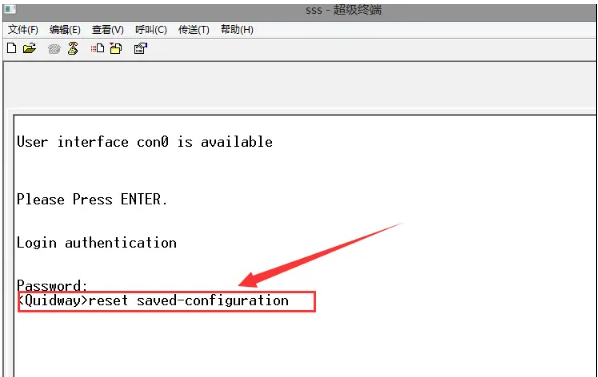

1.登录华为交换机，输入以下命令，< Quidway  gt重置保存的配置。 gt

2.然后，当被问及是否要初始化时，输入Y回车，然后需要重启开关才能生效，再输入restart。

3.成功重启后，您需要重置密码。设置两次密码后，就可以这样做了。

4.然后使用显示电流查看当前配置。

5.请注意，检查该配置之前是否已经配置过。如果不是，则初始化成功。初始化后，所有配置信息都将丢失。
